一、相机外形尺寸

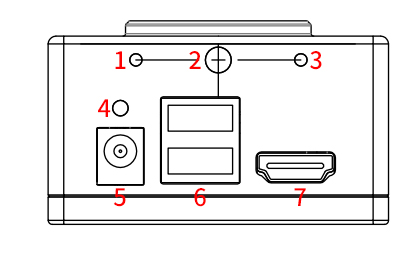

二、相机界面介绍

1.2.3.螺丝孔，4.LED指示灯，5.5V电源接口，6.USB接口，7.HDMI接口

三、相机匹配装置
1.前端匹配：C口显微镜和C口镜头。
2.后端匹配：带HDMI可支持1080P@60Hz或1080P@50Hz显示器。
四、相机安装说明
1.KRTS KH-310相机与C型镜头的连接。
2.用HDMI线完成显示器与相机的连接。
3.连接鼠标。
4.用适配电源为相机供电。
五、菜单栏功能介绍
1.语言切换：点击菜单左上角“简”，下拉框中可切换简体中文/英文/繁体中文/日文。
2.锁定菜单：点击菜单右上角的锁图标可切换菜单显示状态。
3.选择“自动曝光”时，可调节“亮度”；选择“手动曝光”时，可调节“增益”。 4.选择“手动白平衡”时，可调节“红绿蓝”色值。
5.对比度：0-15数值可调节，重置默认数值0；
6.锐度：0-15可调节，重置默认数值4；
7.电子放大：0-50可调节，重置默认数值0。
8.十字线可选择设置和隐藏，可选择颜色。 9.选择“保存图像”，根据所选命名规则，保存至U盘。
10.打开图片：点击图标后打开图片存储的路径，选择图片打开可直接在显示器预览；图片下方可执行操作放大、缩小、全屏、1:1、上一张、下一张、删除、返回。
11.点击“对比图片”，界面右侧显示打开的图片，左侧为实时图像。
12.点击“冻结”当前图像界面冻结，图像窗口静止不变，方便观察被测物体。
13.选择“录像”时，屏幕右下方出现•Rec图标开始录像，再次点击“录像”键停止录像，并自动保存至U盘，格式为H264。
14.“拍照设置”可设置图片格式和命名规则，格式为所选格式bmp或者jpg。
15.“保存图元”选择“是”则在图片上保存测量图元，选择“否”则不保存。
16.倒置：图像垂直翻转；翻转：图像水平翻转。
17.黑白：黑白色彩模式。 18.50/60HZ：抗屏闪。

19.HDR：宽动态，0-3可调节，重置默认数值1。

20.重置：恢复出厂设置。

21.版本号，可查看当前软件版本号。

六、使用注意事项
1. 设备需要使用DC5V电源。
2.在设备上电之前，请先连接好鼠标。
3.图像/视频保存时，文件夹按日期命名。
4.支持脚踏板以及控制器操作。
*所有配件以实物为准
