KRTS MX-TM系列工具测量显微镜

产品介绍技术规格销售联系

KRTS MX-TM系列工具测量显微镜采用日本原装进口尼康高分辨率光学镜头，配合工业级彩色CCD影像系统，将被测工件的表面纹理清晰地呈现，轮廓层次分明，精确无误地放大，从而进行精密测量。经天然时效处理的球铁工作台，配合高精密交叉滚子导轨，使机械强度及稳定性达到最佳状态，X/Y两轴均装有分辩率为0.001mm的精密光学尺传感系统，X/Y轴的测量精度高达（3+L/200）um 。强大易用的专用测量软件，让测量工作变得更加得心应手。

应用范围：

它广泛应用于精密加工行业、切削和刀具行业、钟表行业、PCB和电子行业、汽车零部件行业、玻璃面板行业、钟表行业、医疗器械行业、塑胶和模具行业、航空航天行业等。

例如：手机玻璃面板、触摸屏、汽车配件、精密冲压件、摩托车配件、齿轮、刀具、手机配件、PCB电线板、精密夹具、二极管、三极管、电子线材、SMT贴附件、电子开关元件、DIP插件、连接器、电脑周边行业等。

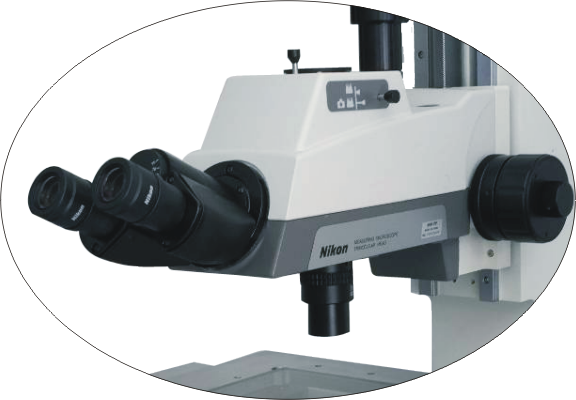

光学头部

原装进口尼康光学组件，视野大，清晰度高。为满足不同客户的测量需求，可选3×、5×、10×放大倍率物镜供客户选择。

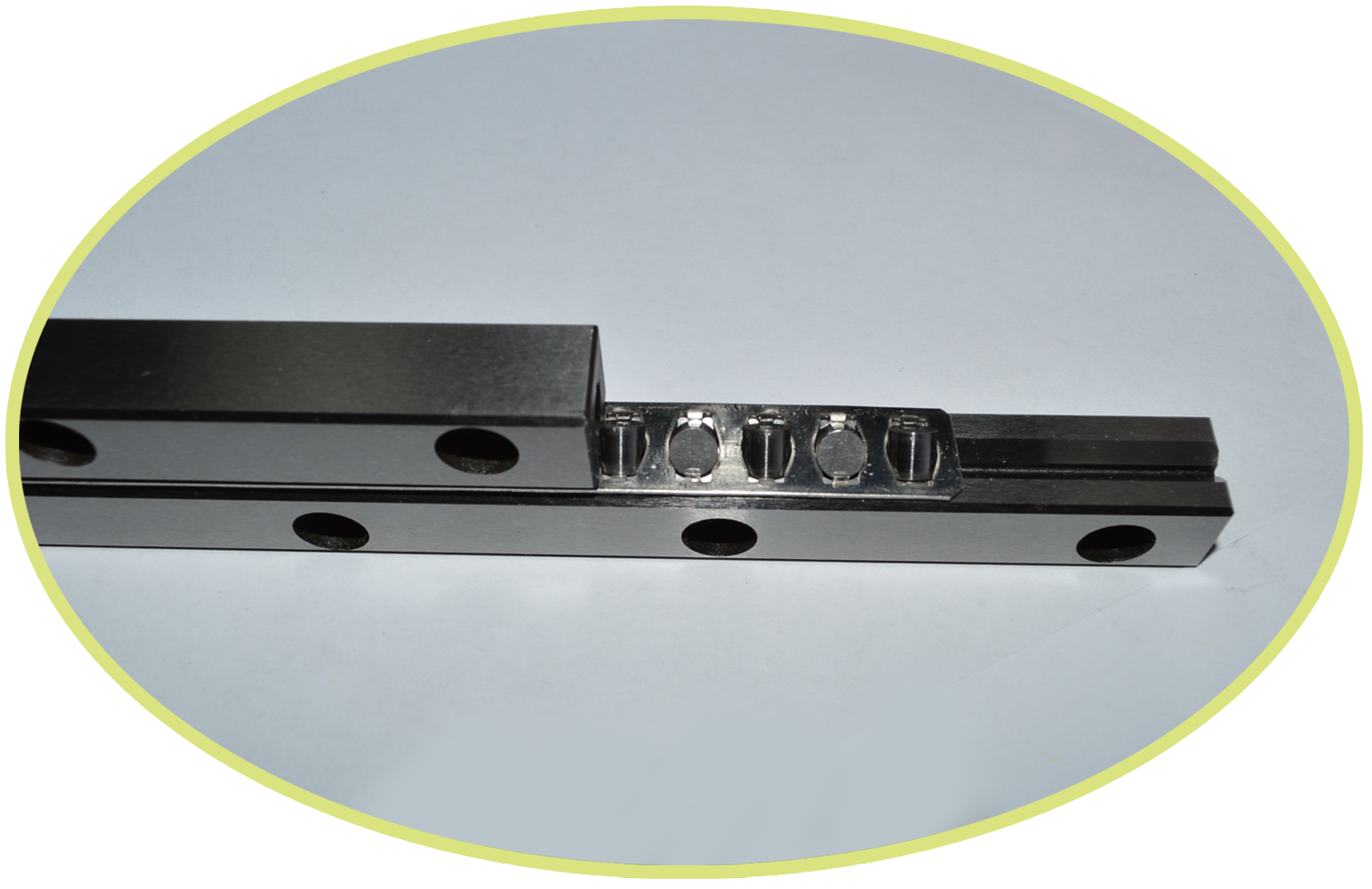

高精密交叉滚子导轨

特殊钢材经热处理加硬到HRC60-62度，专业导轨磨床研磨加工而成，稳定性高，耐磨能力强。

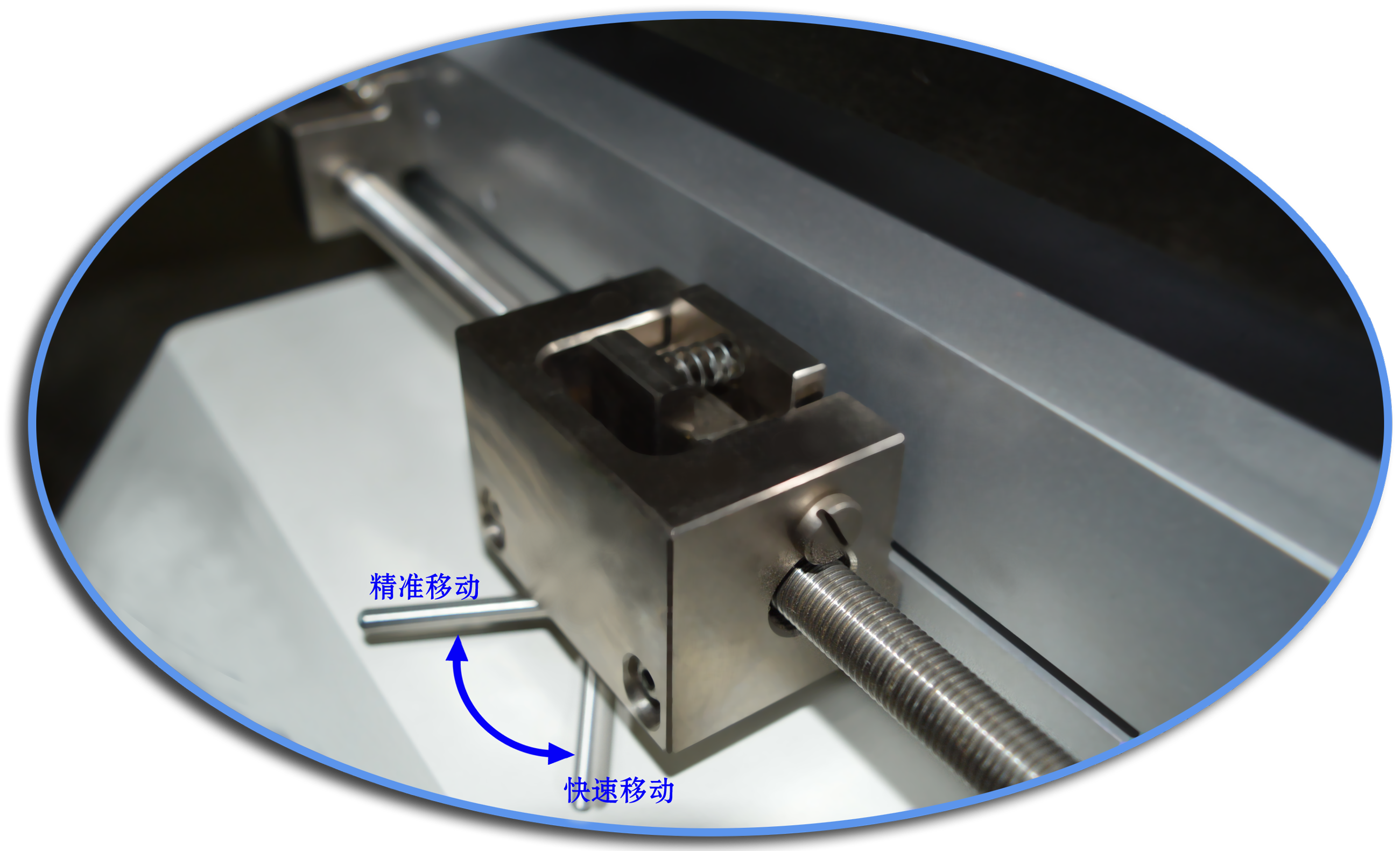

精密丝杆传动：

不锈钢丝杆与螺母配件传动，可实现快速移动与微动的转换，提高测量效率。结构稳定，有效控制工作台晃动，定位更精准。

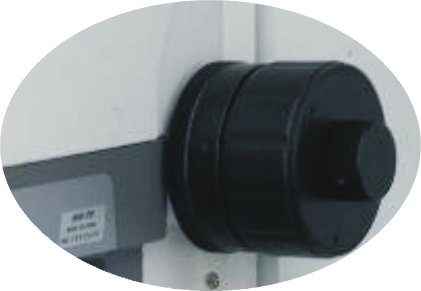

Z轴上下升降：

采用多级精密齿轮传动，右侧为主传动手轮，适用于Z轴快速上升、下降；同时设计有同轴双向微动手轮，传动平稳，定位精度高，有效防止自动下滑、正/反转空位等问题，为金相观察提供舒适的操作性。

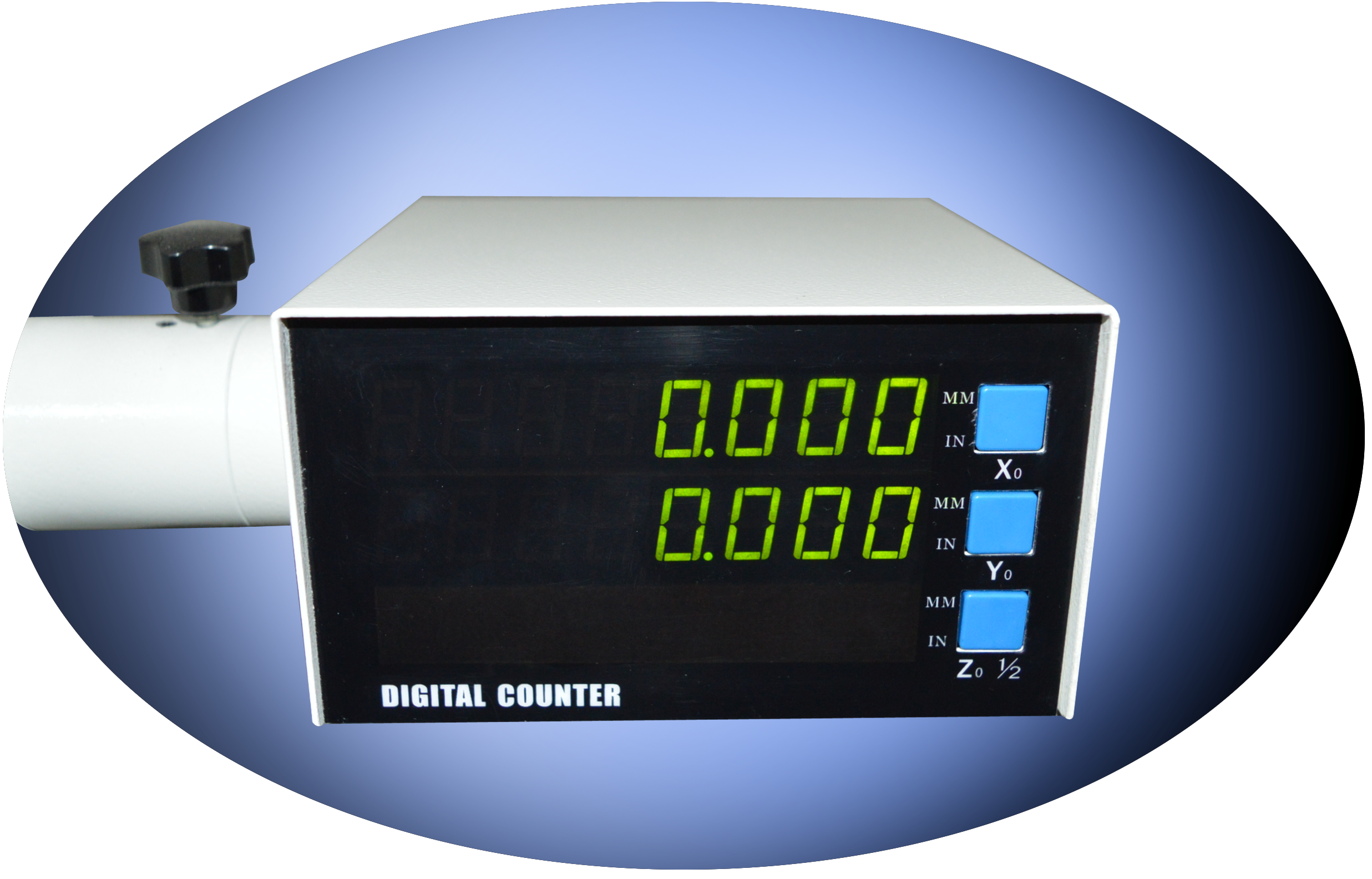

数据显示器：

独特设计，观察角度可上、下调节，满足站立和平座测量需求。同时具有清零及分中功能。

控制面板功能介绍

1、电源开关 2、上光源调节旋钮 3、下光源调节旋钮 4、X轴清零 5、Y轴清零 6、1/2（三轴显示时为Z轴清零）

编号		1010	2010	2515	3020	4030
观察方法		明场
工作台尺寸	金属台(mm)	285*250mm	358*258mm	408*286mm	500*350mm	616*458mm
	玻璃(mm)	170*145mm	230*160mm	280*180mm	340*240mm	440*340mm
	X(mm)	100	200	250	300	400
	Y(mm)	100	100	150	200	300
	Z(mm)	150	150	150	150	150
最大工件重量		5KG	10KG	10KG	15KG	15KG
分辨率		1/0.5/0.1μm选择
长度标准		线性编码器
测量精度		3+L/100μm，L为测量长度mm，4030行程为（3+L/50）μm
尼康光学头部	目镜	屈光度可调10X（视场数：22mm)
	物镜	1X，3X，5X可选
	适配镜	0.55X，0.35X，0.7X，1X
数字计数器	最小读数	可在1/0.5/0.1μm选择
	功能	调零、分中、方向转换、公英制转换、RS232输出
调焦系统	最大被测高度	150mm		200mm
	调焦方法	粗微调同轴，左右手柄（粗调：40mm/圈、微调：0.02mm/圈）
照明	透射	远心照明、无级亮度可调、5W LED光源
	反射	无级亮度可调LED光源，光纤冷光源及科勒照明卤素光源可选
最大工作高度		150mm
电源		110v-220v
功耗		45W、85～240VAC 50/60HZ
工业相机		KRTS KH310C2，1/2Sony芯片，HDMI高清图像，拍照保存图片，测量功能等
主机	尺寸(WDH)	460610720	550610720	650630720	700750800	6501000850
	重量	50kg	65kg	80kg	100kg	110kg
