Meizs FDM810新能源汽车全自动线束截面分析仪（大型水冷系统全新升级第四代）
发布日期：2021-02-24人气：80
（替代已停产的老款FDM800）
*温馨提示：目前市面上如有经销商在销售老款明兹FDM800型号的均为假冒产品。
压接端子的断面分析结果，只需要2分钟就能完成!!

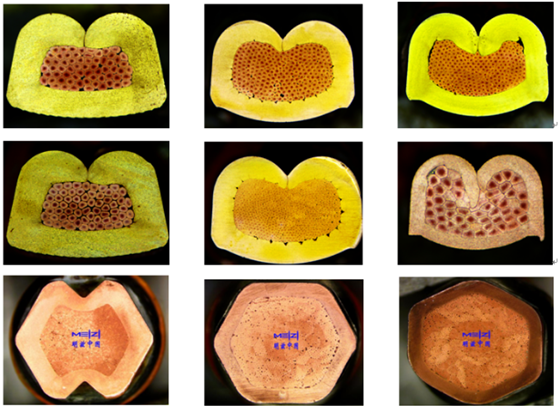

| 制作样品展示 Sample presentatio  |
产品优势 Product Advantage
1、操作方便快捷
整套系统由端子裁切、研磨设备（一体机）采用人体力学设计，模块化组合、Z轴半自动控制无需对刀切割更精准, 让操作更方便、快捷。
2、端子专用夹具
新开发的夹具可适合各种型号的端子，切割研磨时不用担心咬线牙变形或芯线飞出。

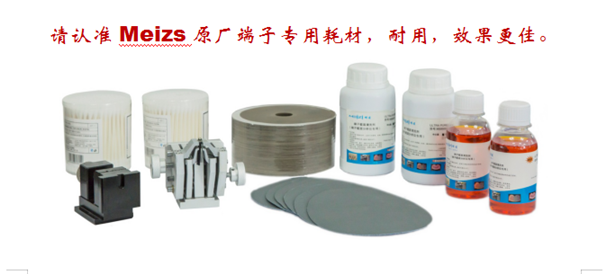

3、专用端子清洗液M595002
采用明兹技术清洗液；不发黑、无气味、无毒、清洗效果好，环保等。已获得MSDS权威认证
4、软件功能（已获国家专利证书）

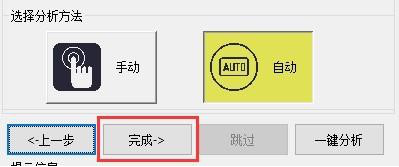

具有自动搜索；魔镜寻边；手动搜索功能，可一键分析及自动分析功能，无需人工点击,具有多行业标准，可分析新能源六边形端子，空隙率，压缩比等十多项，及外观判断，自动判断结果，生成报告等。
技术参数
| 端子分类 | 项目 | 性能指标 |
| 型号 | FDM810 | |
| 端子适用范围（平方毫米） | 0.01-240(其它范围规格可定制) | |
| 研发 | 第四代(大型水冷系统) | |
| 全自动切割装置 | 触摸屏 | 7寸触摸屏 |
| 切割伺服电机功率 | 400W | |
| 切割片规格（mm） | MDF-QG07/08，120/0.5/20.5, 120/1/20.5 | |
| 主轴转速 | 2800转 | |
| 切割片材质 | 砥石 | |
| 电压 | 220V | |
| 全自动研磨装置 | 研磨电机功率 | 400W |
| 磨盘规格（mm） | 150 | |
| 研磨砂纸尺寸 | 150mm进口 | |
| 研磨砂纸规格 | MDF-R1200S/R2000S | |
| 主轴转速 | 1400转 | |
| 机器重量 | 280KG | |
| 外形尺寸（mm） | 1650*75*1000 | |
| 全自动X及Z轴控制 | PLC控制 | 日本三菱 |
| 光感安全保护系统 | 标准 | |
| 电机功率 | 42W | |
| X轴运动方式 | 全自动 | |
| 微调精度（mm） | >0.001 | |
| Z轴运动方式 | 全自动 | |
| 微调精度（mm） | 0.001 | |
| 保护装置 | 急停开关 | 标准 |
| 安全防护罩开关保护 | 标准 | |
| 行程限制保护 | 标准 | |
| 端子夹具 | 标准型 | <50 |
| 中型 | <100 | |
| 大型 | >100 | |
| 定制型 | 客户要求定制 | |
| 腐蚀部分 | 端子清洗液M595002 | 红色，清洗效果快且不发黑，MSDS权威认证 |
| 腐蚀时间（sec） | 5月30日 | |
| 腐蚀清洗棒 | 专用棉棒 | |
| 电解装置 | （选购） | |
| 显微系统 | 放大倍数 | 0.7X,1X,1.5X,2.0X,3X,4X,5X |
| 齿间倍数（定格） | 0.7X,1X,1.5X,2X,3X,4X,5X | |
| 总放大倍数 | 8-500X（机型不同选购） | |
| 专业分析相机 | MC510(500万高清像素) | |
| 专业光源 | 全白可设定LED照明 | |
| 移动平台 | XY移动双向平台(带中心点定位） | |
| 底座 | 实心加厚铝型底座（带夹具定位） | |
| 标准检定尺 | 0.1mm，精度1微米 | |

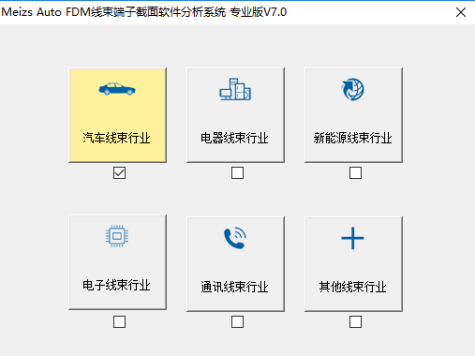

| 端子分析软件 | 成像系统软件 | MeizsMcs图像分析软件（多系统兼容） |
| Meizs Auto FDM 专业版V7.0 | 具有自动搜索；魔镜寻边；手动搜索功能，可一键分析及自动分析功能，无需人工点击,具有多行业标准，可分析新能源六边形端子，空隙率，压缩比等十多项，及外观判断，自动判断结果，生成报告等。 |
分析系统 Analysis system

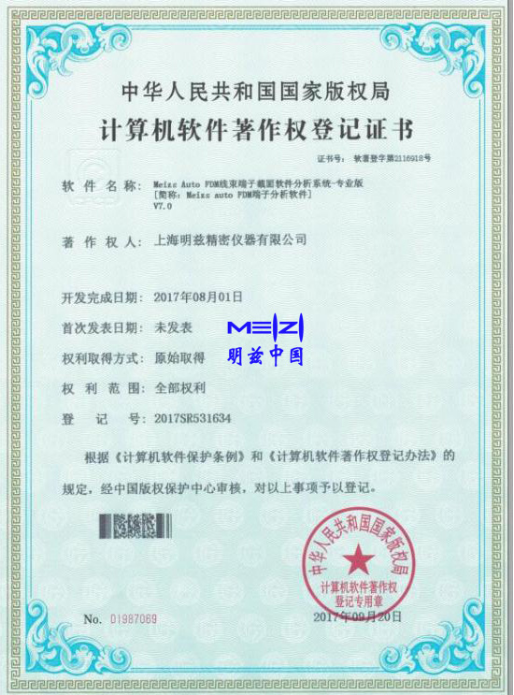

明兹公司保证严格遵守国家有关计算机软件产权保护方面的法律、法规，保证所使用的计算机软件是正版软件， 杜绝计算机中预装未经合法授权的软件。 明兹公司独立研发的压接线束端子截面分析软件系统已获中华人民共和国国家版权局颁发的证书。
软件特点（专业线束端子分析软件） |
|

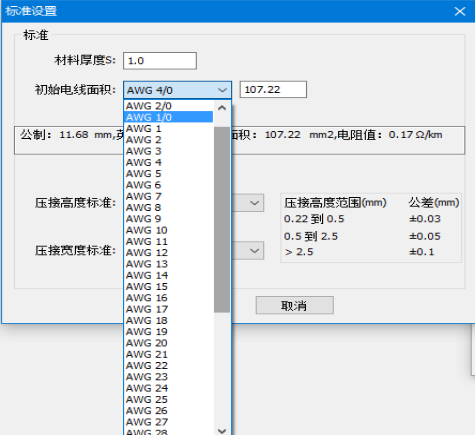

| 一、 基本功能： l 多行业线束端子标准选择； l 多种分析标准编辑选择； l 自动轮廓扫描，魔镜快速寻边内轮廓； l 可实现自动分析，一键分析； l 专业的分析报告： l 在线服务帮助； l 多种端子分析类型编辑选择； l 端子孔隙率自动分析； l 新能源汽车六边形端子测量分析： |   |
二、二、核心功能：

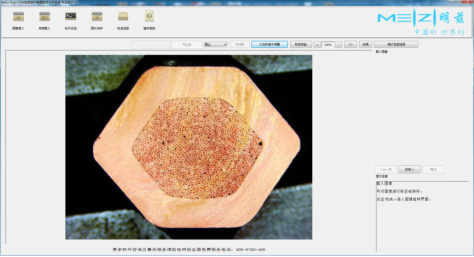

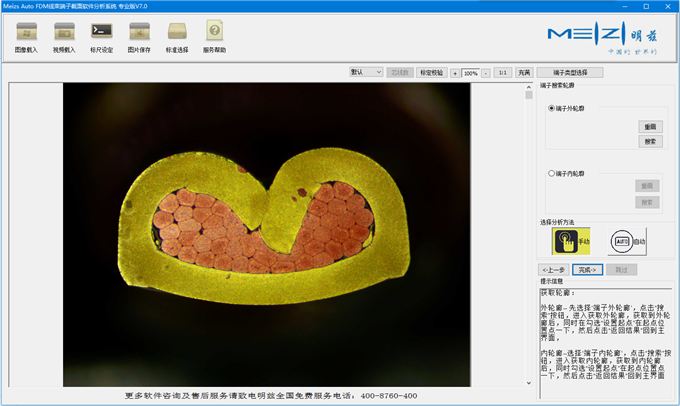

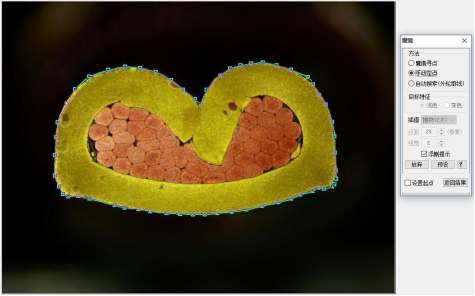

1：多种专业图像轮廓面积等参数自动精准搜索， 即方便又省时又准确，大大的提高了分析效率。  | 2：全自动一键分析，即端子的各种参数可以快速一步分析完成， 也可以任意切换到相关参数步骤进行调整和修改。
|
3：六边形端子测量。

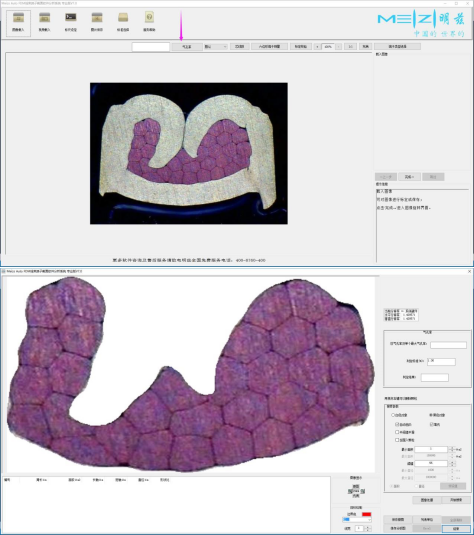

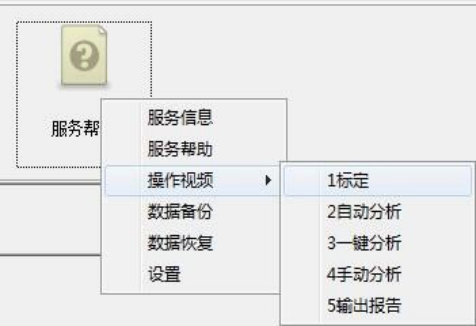

5：点击“服务帮助”按钮，再选择“操作视频”即可观看软件操作视频， 操作简单方便。  | 4：气孔率分析测量。
|

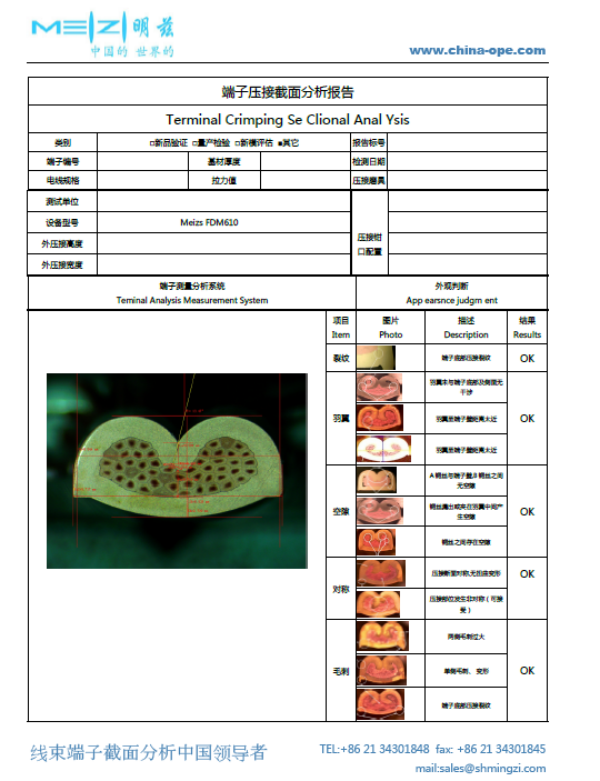

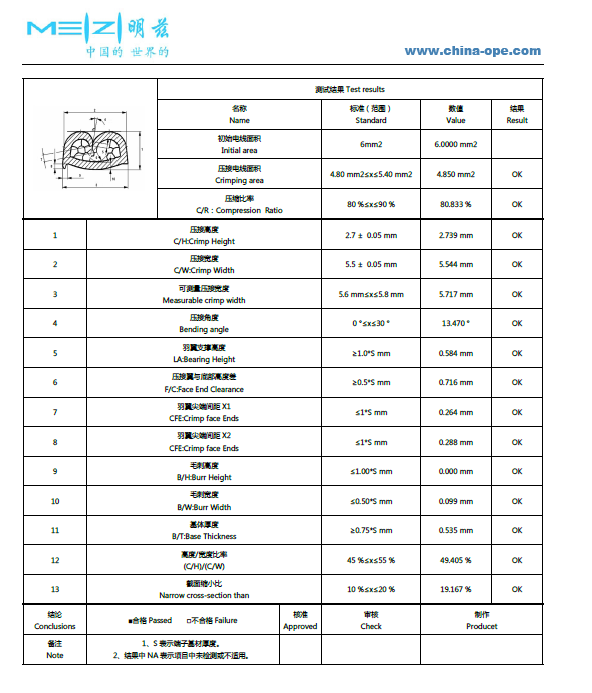

分析报告analysis report
 |
|
