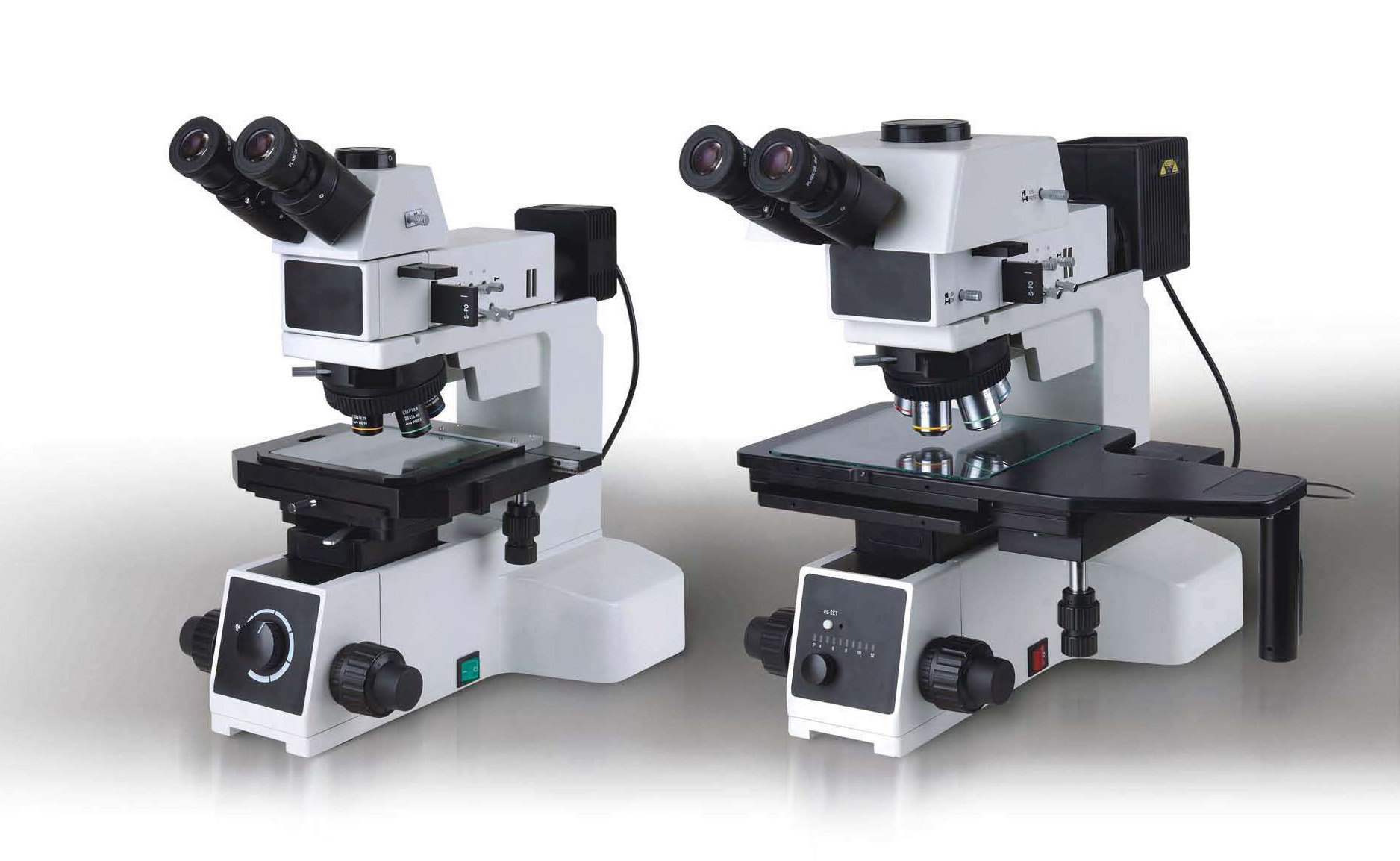

KRTS MX40M金相显微镜
KRTS MX40M金相显微镜应用于工业检测及金相分析领域，各操作机构根据人机工程学设计，大限度减轻使用疲劳。模块化的部件设计，可对系统功能进行自由组合。大行程移动工作平台，长工作距半复消色差物镜，图像锐利清晰，集成了明场、斜照明、偏光、DIC微分干涉等多种观察功能，可根据实际应用，进行功能选择。
安全、稳重的机架结构设计
工业检测级显微镜镜体，低重心、高刚性、高稳定性金属机架，保证了系统的抗震能力与成像稳定性。
其前置低手位粗微调同轴调焦机构，内置100-240V宽电压变压器，可适应不同地区的电网电压。底座内部设计有风循环散热系统，长时间使用也不会使机架过热。
光学系统
采用全新设计的长工作距物镜、半复消色差技术，多层宽带镀膜技术，采用长寿命LED光源，配合多种高度功能化的附件，能满足各种检验需要，可用于明场、简易偏光、微分干涉观察，专为LCD行业 / TFT玻璃 / COG导电粒子压痕、粒子爆破检查。
移动平台
配备了4寸带离合器的机械平台230X215mm，行程105mmX105mm，可快速移动，舒适人机工程学设计，高刚性镜筒，“Y”型底座，调焦机构采用前置式操作控制，精微调同轴。
反射照明器
单颗大功率5W白色LED照明，带斜照明机构。切换至斜照明时，可以使物体表面不同材质部分呈现立体图案，增加观察的对比度与视觉效果。
U-DICR 微分干涉组件，可以将明场观察下无法检测的细微高低差，转化为高对比度的明暗差并以立体浮雕形式表现出来，如LCD 导电粒子，精密磁盘表面划痕等。
型号 | KRTS MX40M | KRTS MX40MT |
观察方法 | 明场/斜照明/偏振光/DIC | 明场/斜照明/偏振光/DIC/透射光 |
光学系统 | 无限远色差校正光学系统 | |
目镜 | PL10X/22平场高眼点目镜 | |
观察筒 | 30°铰链式三目，分光比，双目：三目=100：0或50:50 | |
物镜 | 无限远长工作距平场消色差金相物镜5X LMPL5X /0.15 WD10.8mm | |
无限远长工作距平场消色差金相物镜10X LMPL10X/0.30 WD10mm | ||
无限远长工作距平场消色差金相物镜20X LMPL20X/0.45 WD4mm | ||
无限远长工作距平场半复消金相物镜50X LMPLFL50X/0.55 WD7.9mm | ||
无限远长工作距平场半复消金相物镜100X LMPLFL100X/0.80 WD2.1mm（选购） | ||
转换器 | 5孔内倾式转换器，带DIC插槽 | |
载物台 | 4”双层机械移动平台，行程105x 105mm，带金属平台，右手位X、Y移动手轮，配平台接口 | 4”双层机械移动平台，行程105x 105mm，带玻璃平台，右手位X、Y移动手轮，配平台接口 |
显微镜镜体 | 粗微调同轴、粗调行程33mm，微调精度0.001mm,，带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器，单路电源输出(透反射系统是双路电源输出) | |
反射照明器系统 | 带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆。12V100W卤素灯，光强连续可调（选择此组照明器时，应使用MX60M型显微镜镜体） | |
透射照明系统 | 无 | 单颗大功率5W LED，白色，光强连续可调。N..A.0.5聚光镜，带可变孔径光阑 |
偏光 | 检偏镜可360度旋转，起偏镜和固定式检偏镜均可移出光路 | |
其他附件（选配） | 反射用干涉滤色片组 ；高精度测微尺 ；DIC 组件，工业相机，软件 | |
